ヒューズ

電力ヒューズの種類
T:変圧器用ヒューズ
M:電動機用ヒューズ
G:一般用ヒューズ
C:コンデンサ用ヒューズ

ヒューズの外観

ヒューズの用途別種類

テンションヒューズ(速動形)
過電流耐量が小さく溶断が早い
変圧器二次側の短絡保護

タイムラグヒューズ(遅動形)
熱容量が大きく変圧器の突入電流や電動機の始動電流で溶断しにくい
変圧器二次側の短絡保護や電動機保護

パワーヒューズ(限流形)
溶断時にアーク抵抗(電圧)を高めて短絡電流を小さく抑制して遮断を行う
遮断容量が大きい
コンデンサ保護

ダブルヒューズ(最閉路形)
1段目ヒューズが溶断しても2段目で通電可能
停電を回避したい場合

限流ヒューズ(PF)

溶断時にアーク抵抗(電圧)を高めて短絡電流を小さく抑制し、短絡電流が波高値に達しないように制御する作用を限流作用という。
限流ヒューズは、遮断器とは違って、短絡電流を最初の半波で遮断することができる。
同時に、限流値(通過電流波高値)を低く制御できて、回路や回路に接続されている機器が受ける機械的・熱的損傷を軽減できる。

OCR+VCBの場合
電源が50Hzだった場合、1サイクル = 1/50 = 0.02s
OCRは約3サイクル = 約0.06s
VCBは約3サイクル = 約0.06s
OCRとVCBの合計遮断時間:約0.12s

限流ヒューズの場合
溶断時間 = 0.10サイクル = 0.002s
動作時間(遮断時間)= 0.50サイクル = 0.01s

消弧剤とは?

消弧剤の成分:ケイ砂(二酸化珪素 SiO₂)

消弧までの流れ

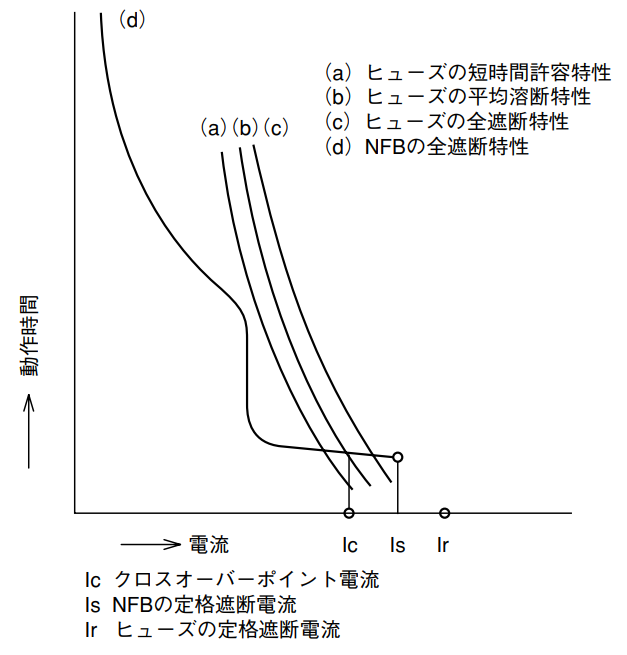

電流が遮断されるまでの時間グラフ


モールド変圧器:定格電流一覧表

変圧器の定格電流の求め方

単相 = 定格容量(kVA)/定格電圧(V) ×10^3(A)
三相 = 定格容量(kVA)/(定格電圧(V) ×ルート3)×10^3(A)
