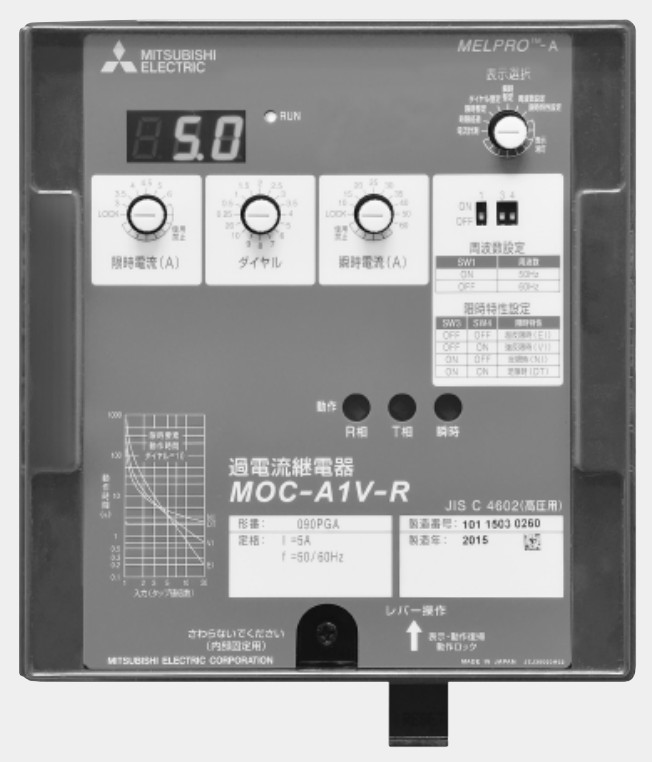

三菱 MOC-A1
MOC-A1 取扱説明書MOC-A1T-R:電流引き外し
MOC-A1V-R:電圧引き外し
RDの意味:引出ケース
裏面端子
通電中に整定タップの変更、または内部ユニット引出し操作をする場合。
その前に外部にてトリップロックを実施する。誤動作でVCB開放のおそれ。
入力が2相入力時0.5A前後、単相入力時0.7A前後を下回る時は消灯している。
常時自己監視エラー表示
常時自己監視機能で異常を検出した場合、エラー「Err」を表示する。
裏面左下、リレーアース端子(E)は必ずD種接地をする。
整定用SWは「スナップアクション」を利用したロータリースイッチ。
整定変更時は中間位置で止めないようスムーズに回転させて整定する。
RUN表示LEDで故障のチェック。
受電中に消灯⇒入力電流値を確認⇒1A以上で消灯していれば故障の可能性あり。
ディップスイッチ
限時電流と周波数の設定
限時設定、周波数設定ができる。
工場出荷時にはすべてOFF(60Hz・超反限時)になっている。
周波数設定
SW1 ON/OFF 50Hz/60Hz
限時電流設定
(SW3/SW4)
OFF/OFF⇒超EI
OFF/ON⇒強VI
ON/OFF⇒反NI
ON/ON⇒定DT
ツマミのLOCK(ロック)機能
限時電流、瞬時電流のツマミには「LOCK」という項目がある。
ここに合わせることで限時、瞬時を不動作にすることができる。
表示復帰レバーを押し上げてロックする代わりにツマミを使うことも可能。
