omron K2CA
⇒取扱説明書ページ外観
特徴
限時要素の設定に、超反限時、強反限時などの設定がない。
許容値が広い
Twitter情報
非常にトラブル少ない鉄板機種。
1000kVAくらい迄ならこれで充分間に合う事が多い。
限時要素
限時要素 3-3.5-4-4.5-5-6A（6タップ）
時間整定 0.25-0.5-1-2-3-4-5-6-7-8-9-10（12タップ）
公称動作時間 最小動作値、動作時間整定値 10
300％過電流 10s±5％以内
700％過電流 1.52s±7％以内

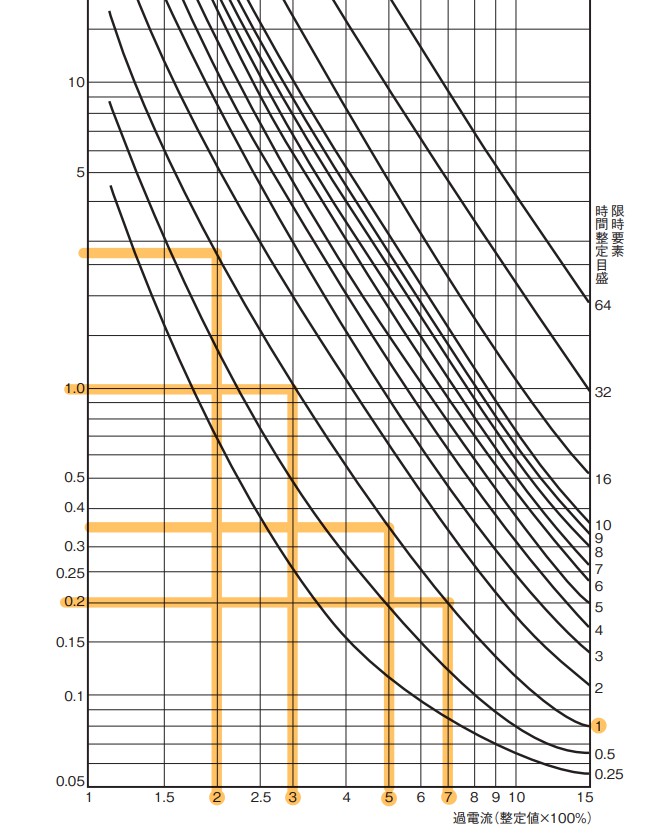

公称動作時間
最小動作値、動作時間整定値 10
300％過電流 10s±5％以内（9.5～10.5）
700％過電流 1.52s±7％以内（1.41～1.62）
瞬時要素
公称動作時間 200％過電流 40ms以下
