omron COS-OH

⇒omron COS-OH 取扱説明書

タイプ
・CO-OHT（変流器２次電流引き外し）
・CO-CHT（直流電流引き外し）

CO-OHT（電流引き外し）

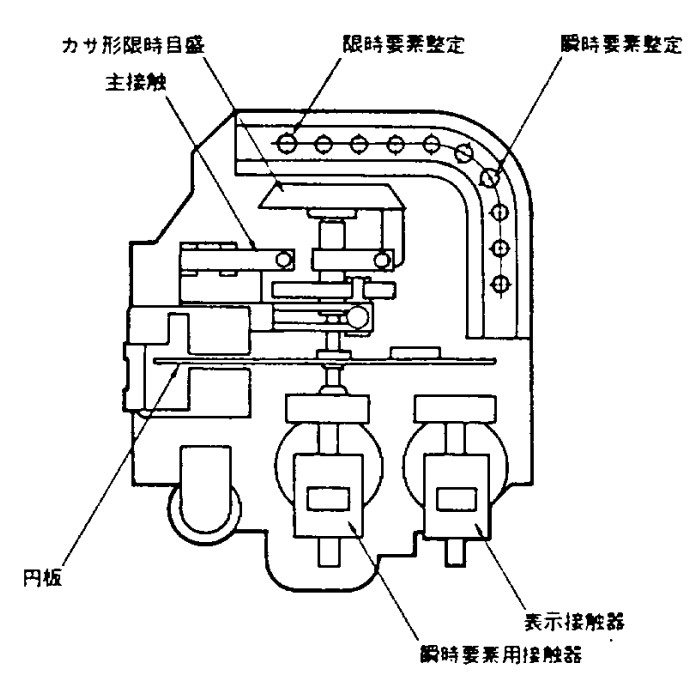

内部図

試験方法
・R相のT1⇒R相
・R相のC2T2⇒com相
・T相のC2T2⇒T相
・接点、電圧、どちらのモードでも試験可能

CO-CHT（電圧引き外し）

裏面端子
C1、C2、T1、T2の４つ

試験方法
・R相のT1⇒R相
・R相のC2T2⇒com相
・T相のC2T2⇒T相
・R相とT相をジャンパー線で短絡のC2T2⇒com相
・接点、電圧、どちらのモードでも試験可能

判定方法

瞬時
COS|CO 共通
整定値の150%入力にて50ms以内

限時
COS⇒D10、Tの300%入力：2.2秒±10%
CO ⇒D10、Tの300%入力：3.75秒±10%
